火災探測器在格柵吊頂場所該如何設置？

1.問題描述

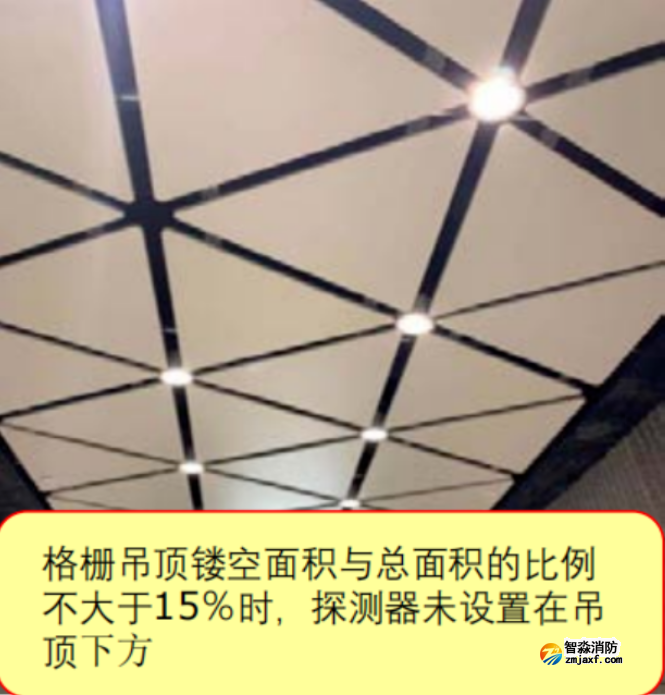

格柵吊頂處探測器沒有根據格柵鏤空面積與總面積的比例情況進行設置?！緢D示1】【圖示2】

2.規范要求

《火災自動報警系統設計規范》（GB 50116-2013）規定：

6.2.18感煙火災探測器在格柵吊頂場所的設置，應符合下列規定：

1、鏤空面積與總面積的比例不大于15％時，探測器應設置在吊頂下方。

2、鏤空面積與總面積的比例大于30％時，探測器應設置在吊頂上方。

3、鏤空面積與總面積的比例為15％～30％時，探測器的設置部位應根據實際試驗結果確定。

4、探測器設置在吊頂上方且火警確認燈無法觀察時，應在吊頂下方設置火警確認燈。

5、地鐵站臺等有活塞風影響的場所，鏤空面積與總面積的比例為30％～70％時，探測器宜同時設置在吊頂上方和下方。

應對措施：

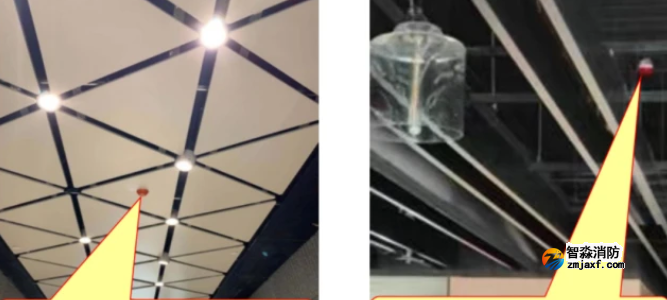

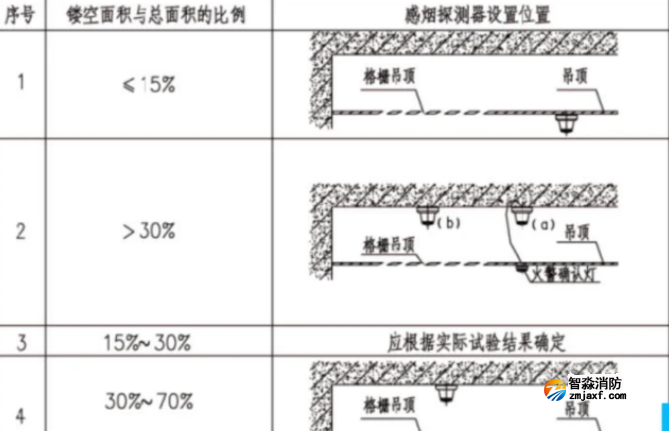

鏤空面積與總面積的比例為15％～30％時，且探測器應設置部位無確定的實際試驗結果支持時，探測宜同時設置在吊頂上方和下方。正確做法【圖示3】【圖示4】。

3.圖示說明

1）錯誤做法

2）正確做法

圖示3

圖示4

感溫火災探測器在格柵吊頂場所應如何設置？

1.問題描述

感煙火災探測器在格柵吊頂場所的設置，《火災自動報警系統設計規范》（GB 50116-2013）第6.2.18條已有明確規定，但感溫火災探測器在格柵吊頂場所應該如何設置？

2.規范要求

針對格柵吊頂場所感溫探測器的設置要求，《火災自動報警系統設計規范》（GB 50116-2013）未作出明確規定。

專家釋疑：

《火災自動報警系統設計規范》(GB 50116-2013)未對感溫火災探測器在格柵吊頂場安裝做具體要求，主要是感溫火災探測器探測的是該場所內的溫度指標，與格柵吊頂?shù)溺U空率關系不大。

感溫探測器動作響應與溫差或溫升速率直接相關，根據火災熱煙氣流動規律，室內空間頂板部位更容易積聚熱量，感溫探測器設置在格柵吊頂上方的頂板下，更容易在高溫?zé)煔庵屑皶r(shí)動作響應。參考同為溫度響應的閉式噴頭設置原則，通常要求設在靠近頂板的部位，以利于感溫元器件在最短時間內動作響應，兩者原理相同。

因此，存在格柵吊頂?shù)膱?chǎng)所，感溫探測器原則上在頂板部位吸頂安裝，若格柵吊頂鏤空面積與總面積的比例較小時，建議在格柵吊頂上方和下方同時設置感溫探測器。

來源：南京市建設工程消防驗收技術指南（試行）2021

有梁的頂棚上探測器該怎么設置？

1.問題描述

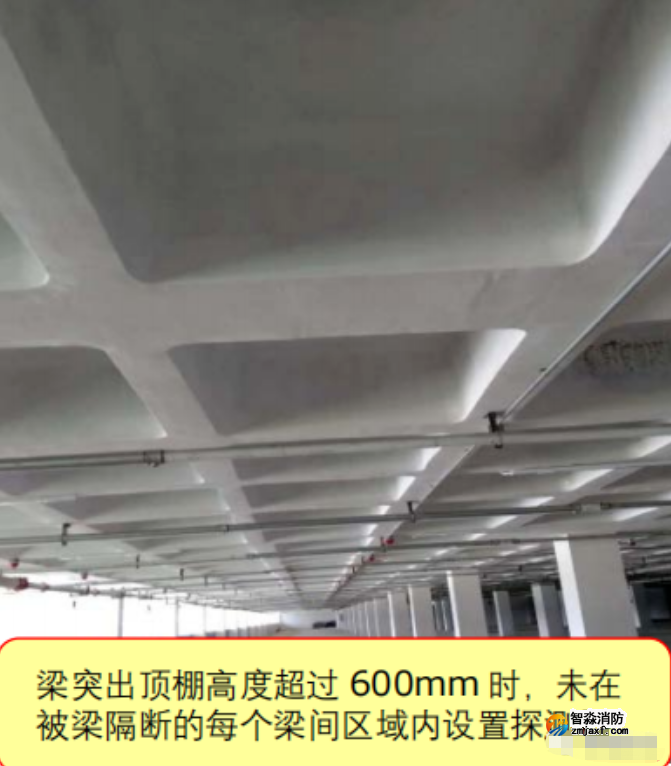

在有梁的頂棚上設置點型火災探測器時，安裝探測器未考慮梁的影響；當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域未設置探測器?！緢D示】

2.規范要求

《火災自動報警系統設計規范》（GB 50116-2013）規定：

6.2.3在有梁的頂棚上設置點型感煙火災探測器、感溫火災探測器時，應符合下列規定：

1、當梁突出頂棚的高度小于200mm時，可不計梁對探測器保護面積的影響。

2、當梁突出頂棚的高度為200mm～600mm時，應按本規范附錄F、附錄G確定梁對探測器保護面積的影響和一只探測器能夠保護的梁間區域的數量。

3、當梁突出頂棚的高度超過600mm時，被梁隔斷的每個梁間區域應至少設置一只探測器。

3.圖示說明

1）錯誤做法

來源：南京市建設工程消防驗收技術指南（試行）2021

點型探測器的設置不符合規范要求

1.問題描述

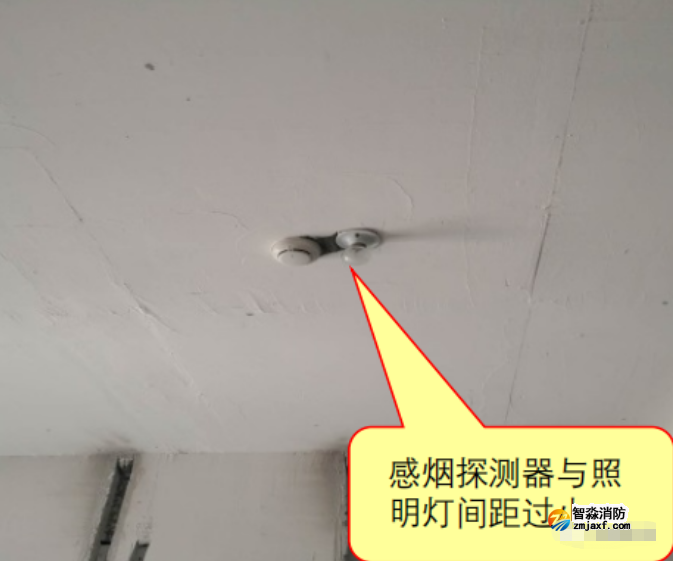

點型探測器與照明燈間距過小【圖示1】；

點型探測器至墻壁的水平距離小于0.5m【圖示2】；

點型探測器距送風口邊的水平距離小于1.5m【圖示3】。

2.規范要求

《火災自動報警系統設計規范》（GB 50116-2013）有關規定：

6.2.4在寬度小于3m的內走道頂棚上設置點型探測器時，宜居中布置。感溫火災探測器的安裝間距不應超過10m；感煙火災探測器的安裝間距不應超過15m；探測器至端墻的距離，不應大于探測器安裝間距的1/2。

6.2.5點型探測器至墻壁、梁邊的水平距離，不應小于0.5m。

6.2.6點型探測器周圍0.5m內，不應有遮擋物?！緢D示4】

6.2.7房間被書架、設備或隔斷等分隔，其頂部至頂棚或梁的距離小于房間凈高的5%時，每個被隔開的部分應至少安裝一只點型探測器。

6.2.8點型探測器至空調送風口邊的水平距離不應小于1.5m，并宜接近回風口安裝。探測器至多孔送風頂棚孔口的水平距離不應小于0.5m。【圖示5】

3.圖示說明

1）錯誤做法
